      TE19系列液壓站

      發布時間:2018-01-24來源:礦井提升機點擊:17193

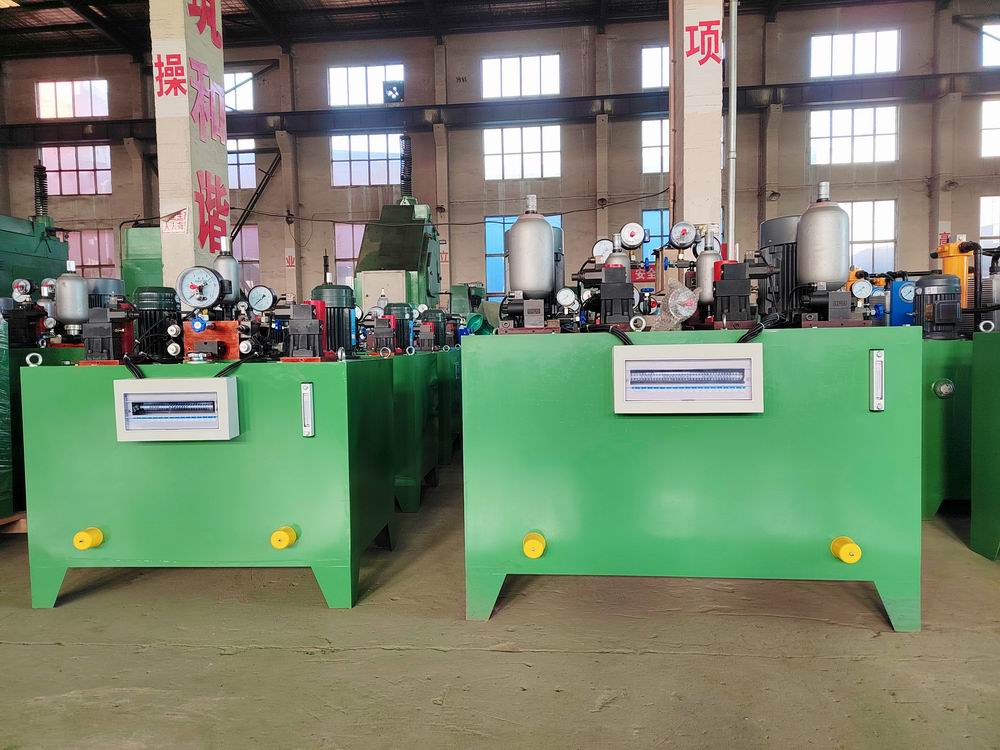

      TE19系列液壓站

          TE190、TE191液壓站

          液壓站是礦井提升機制動系統的動力源、TE190、TE191液壓站是我公司新開發的產品,它可為各種型號提升機的盤型制動閘配套使用,也可為各類調壓式液動機械配套使用。

        該型號完全滿足2016年版的《煤礦安全規程》第425條關于“安全制動必須有并聯冗余的回油通道”的規定

          一、     型號組成



          二、參數

          額定壓力:7Mpa    12Mp兩種規格

          油泵*油壓:14Mpa

          殘     壓:≤0.5Mpa

          油泵排量:14升/分

          工作油溫:15℃—65℃

          用油牌號:N32#抗磨液壓油(冬季)

          N46#抗磨液壓油(夏季)

          比例調壓裝置允許*輸入電流:800mA

          電機功率/轉速:2.2KW/1400R

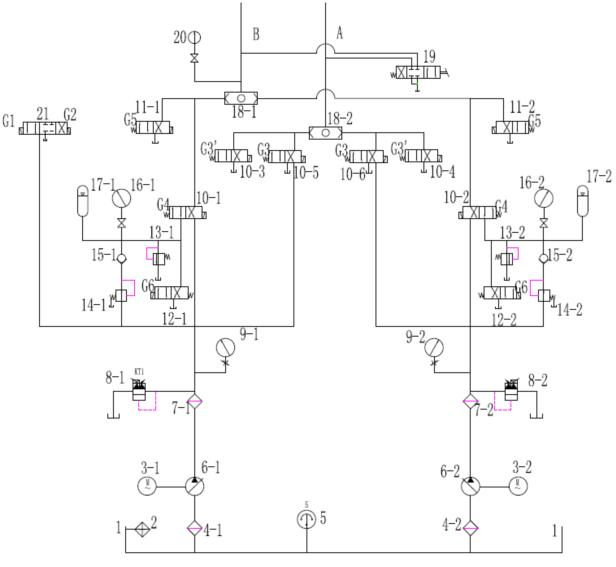

          三、工作原理圖




        備注:工作原理圖中的序號名稱詳見表1


        1

        油箱

        8

        比例溢流閥

        15

        單向閥

        2

        電加熱器

        9

        電接點壓力表

        16

        壓力表

        3

        電機

        10

        電磁換向閥

        17

        氮氣畜能器

        4

        吸油濾芯

        11

        電磁換向閥

        18

        液動換向閥

        5

        電接點溫度計

        12

        電磁換向閥

        19

        出油濾油器

        6

        齒輪泵

        13

        溢流閥

        20

        壓力傳感器

        7

        出油濾油器

        14

        減壓閥

        21

        電磁換向閥

         表1   元器件明細表



         電磁閥工作狀態

        G1

        G2

        G3

        G4

        G5

        G6

        正常工作

        -

        -

        +

        +

        +

        -

        井中緊急制動

        -

        -

        -

        -

        延時-

        延時+

                     井口緊急制動

        -

        -

        -

        -

        -

        +

        離合器

        狀態

        打開

        +

        -

        -

        -

        -

        -

        固定滾筒轉動

        +

        -

        +

        -

        -

        -

        合上

        -

        +

        -

        -

        -

        -

                                                                 表2   工作連鎖表



        四、常用配件規格型號



        序號

        代號

        名稱與規格

        序號

        代號

        名稱與規格

        1

        0形密封圈

        φ12*1.8

        12

        溫度表

        0-100°C

        2

        0形密封圈

        φ12*2.1

        13

        蓄能器

        NXQ-A-0.63/20-L-Y

        3

        0形密封圈

        φ16*2.4

        14

        液位計

        YWZ-1507

        4

        0形密封圈

        φ16*2.1

        15

        精濾油器

        HDX-63×10

        5

        電液調壓閥

        JYB-03-C-20

        16

        壓差返訊器

        CS-V

        6

        油泵

        CBN-10

        17

        濾油器

        ZU-H25×20S

        7

        三相異步電動機

        2.2KW

        18

        溢流閥

        MRV-2P

        8

        通氣閥

        /

        19

        單向閥

        MCV-02P

        9

        壓力表

        0-10MPa

        20

        減壓閥

        MBRV-02P

        10

        電接點壓力表

        0-10MPa

        21

        電磁閥

        DSG-01-2B3-D24-N-50

        11

        壓力表開關

        KA-1.8/2DE
